| Mixed Signal Microcontroller |

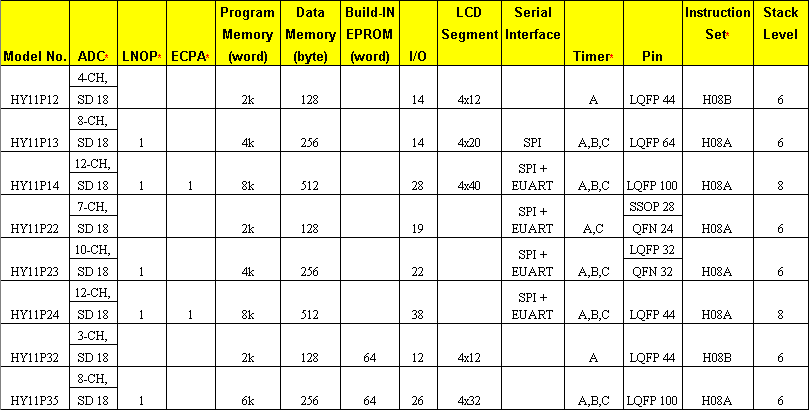

| HY11P Series: 8-bit Mixed Signal Microcontrollers with Embedded High Resolution ΣΔ ADC |
| 產品特性: |
| 工作電壓範圍: 2.4V to 3.6V (整個系統) |
24 位元全差動輸入ΣΔADC類比數位轉換器 |
| 工作溫度範圍: -40℃ to +85℃ |
極小的輸入雜訊100nVrms |
| 8位元加強型精簡指令集 |
有效位元最高至20位元 |
| 支援66個指令(含硬體乘法器與查表) |
內置高阻抗輸入緩衝器 |
| 支援外部石英震盪器, 最高至8MHz |
數據輸出速率最高至1kSPS |
| 內建高精度2MHz RC震盪器 |
內建前置放大器(PGA), 可程式放大倍率x1/4, x1/2…x128,
溫飄飄移<5ppm/℃ |
| LCD液晶驅動器, 最高至4x40 |
內置絕對溫度感測器(±2℃) |
| 低耗電睡眠模式, 0.65μA |
內建低輸入雜訊(<1uVpp)運算放大器 |
| 內建EPROM 64 words |
 |
| |
| 備註說明： |
| ADC：SD 18意指Sigma Delta ADC, 18-bit ΣΔADC。 |
| LNOP：LNOP意指為低雜訊運算放大器。 |
| ECPA：ECPA為增強型比較器模組。 |
| Timer：Timer A(8-bit)具有多段中斷時間設置； |
| Timer B(16-bit)具備Capture/Compare功能； |
| Timer C(8-bit)具備PWM/PFD功能。 |
| Instruction Set：指令集主要差異在於H08A具有8x8硬體乘法器、16-bit查表指令、條件跳躍指令、堆疊操作指令等。 |
| |
| Data Converters |

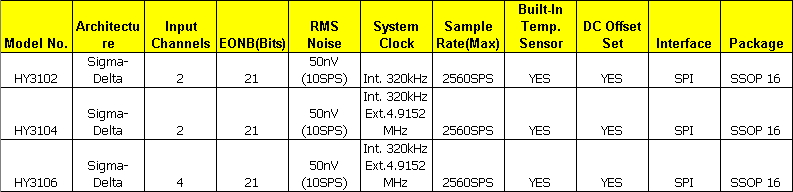

| HY310 Series: 24-bit sigma-delta ADC (Analog to Digital Converter) |
| 產品特性: |
| 工作電壓範圍: 2.4V to 3.6V |
24位元全差動輸入ΣΔADC類比數位轉換器 |
| 工作溫度範圍: -40℃ to +85℃ |
極小的輸入雜訊50nVrms |
| 內建VDDA穩壓器,可選擇Off, 2.4V, 2.7V, 3.0V 或3.3V |
數據輸出速率10, 80, 640或2560SPS |
| 外部/內部時脈源 |
可抑制50/60Hz的訊號 |
| SPI 數據傳輸介面 |
在參考端內置高阻抗輸入緩衝器 |
| 內置絕對溫度感測器(±2℃) |
工作電流: |
| SSOP16 封裝 |
|
300μA @ gain=1, 2 or 4 |
| 類比輸入端, 最高4組 |
|
950μA @ gain=64, 128 |
| 內建直流偏壓設置 |
內建前置放大器(PGA),可程式放大倍率x1, x2, x4…x128 |
 |
